[KiCad] KiCad教學001_初探，介面總覽

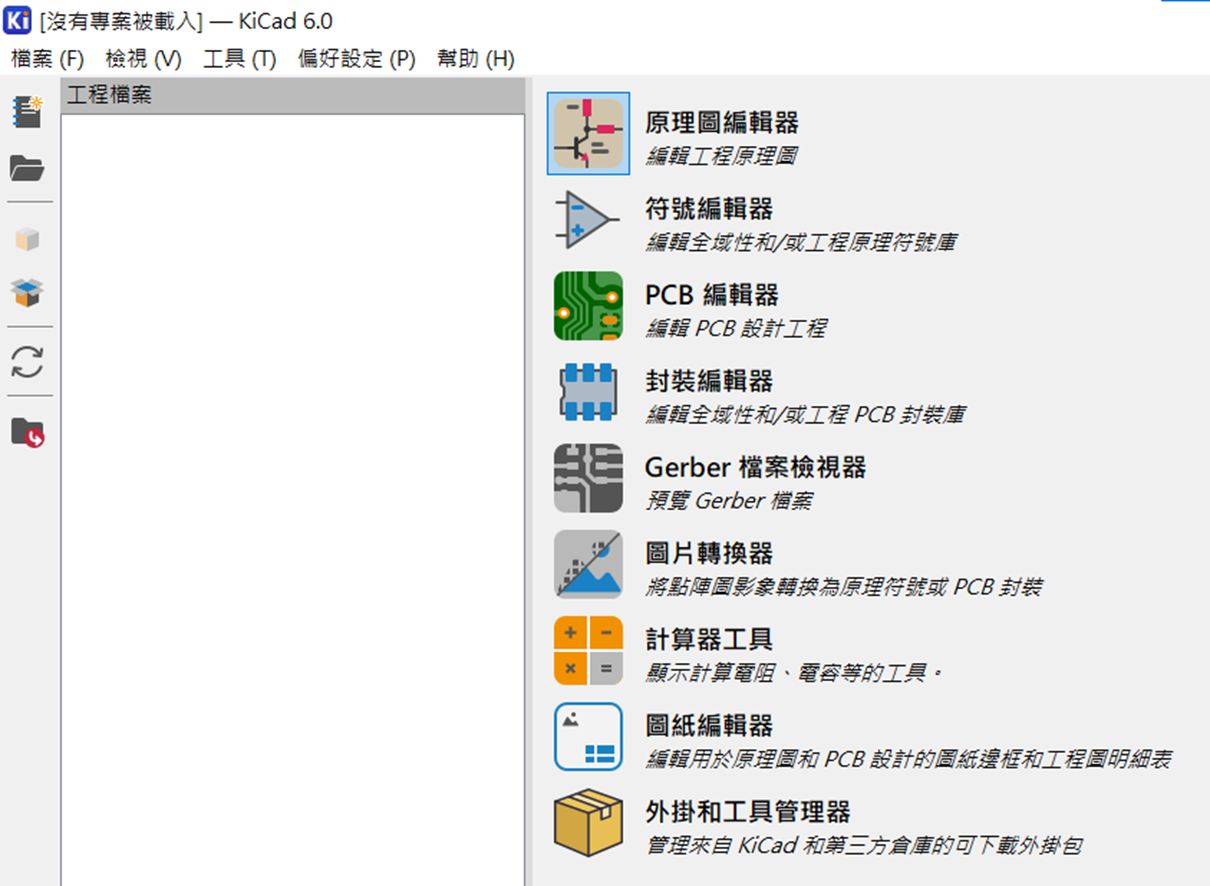

       安裝KiCad，即可進入主畫面。以下就是起始畫面。中文介面已經讓我們大致了解其功能了。比以前全英文的操作介面看起來親切友善許多。但有時也會發生中文翻譯翻的怪怪的，直接用英文表達會比較達意。
       最上一排就是一般的檔案管理工具。中間是工程專案的管理框，以後的電路圖及PCB檔案都會呈現在這裡，方便專案的檔案管理。最右側的圖示則是幾個最主要的工具，有原理圖編輯器 (一般是說電路圖)、符號編輯器 (這裡的符號一般常說是symbol)、PCB編輯器及封裝編輯器 (一般是說footprint及package)、gerber檢視等工具。、

原理圖編輯器：也就是常說的電路圖或Schematic，可以繪製功能圖及電路圖。

符號編輯器：符號即是Symbol，電路圖中會使用的圖示或符號。例如常用一組平行線當作是電容的符號，一條螺旋線當作是電感，符號的用途就是可以用簡易的圖示來表達零件，在電路圖或原理圖的呈現上會比較清楚易懂。

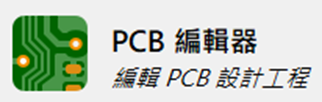

PCB編輯器：用來繪製PCB，也就是常說的PCB layout。要先完成電路圖，才可以進行PCB。

封裝編輯器：封裝一詞的中文翻譯在這裡有些不全面，所謂封裝一詞指的是零件的實體尺寸，如長、寬、高及封裝的資訊，這些對於PCB製作也很重要，但因為英文介面中顯示的是Footprint Editor，footprint一詞直譯是指腳印的意思，指的是零件要焊接在PCB的焊墊位址及尺寸，是不是就像是零件印在PCB板上的腳印，這對於PCB layout是個相當重要的資訊。在KiCad中，這個封裝編輯器同時包含整個零件的外觀、尺寸、焊墊等資訊。

Gerber檔案檢視器：Gerber指的是一種檔案格式，是要給板廠製作PCB所需的重要檔案。 當然網路上也可以找到免費的Gerber檢視工具，但可以將這些工具統整在一個軟體介面中，還是很不錯的。



圖片轉換器：可以將點陣圖案轉換成原理符號或是PCB封裝。因為PCB板上呈現的精度及顏色有限，所以若要顯示想要的圖案，通常要將該圖案簡化，這個工具就可以轉換圖檔。

計算器工具：可以提供簡易工具，例如色碼電阻的轉換、傳輸線線寬阻抗、過孔及線寬可承受的電流等簡易計算，算是不錯的小工具集。

圖紙編輯器：可以自行定義圖紙的邊框及資訊框，這對於多頁圖紙有很大的幫助。

外掛和工具管理器：可以管理額外的外掛包。
