        身為RF工程師，最常用的儀器莫過於網路分析儀及頻譜分析儀了。對於想要利用工作之餘的時間，自己設計東西或是在外面解問題不方便帶儀器出去的時候，USB介面的儀器就派上用場了。雖然這些USB介面的儀器可能規格特性不能桌上型的儀器相比，但是價格及方便性卻是很吸引人。

        在介紹USB介面頻譜分析儀先以桌上型頻譜分析儀做為比較，我取Keysight N9322C來做分析比較。Keysight前身為Agilent，為頻譜分析儀的指標性大廠。N9322C原廠將其定義為基礎型頻譜分析儀，頻率範圍為9KHz至7GHz，售價約為40萬台幣，如圖1。

圖1

                目前頻譜分析儀主要分成兩大類，一類是掃描式頻譜分析儀(sweep spectrum analyzer)，另一類是即時式頻譜分析儀(real-time spectrum analyzer)，兩者的差異請看另一篇文章。此篇文章就先介紹掃描式頻譜分析儀(sweep spectrum analyzer)。

以下就介紹USB介面頻譜分析儀，這次想要找的頻譜分析儀有下列幾項需求：
1. 價錢：10萬台幣左右。
2. 頻段：6GHz以下，但越高越好。

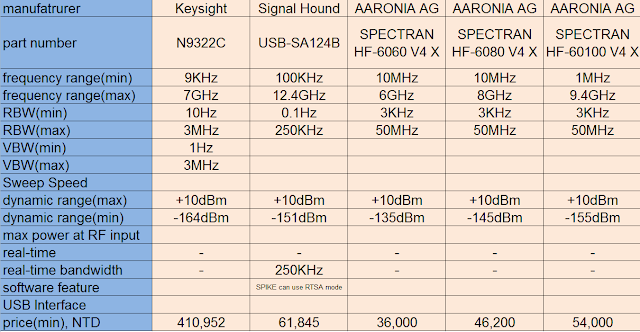

先利用google搜尋有哪些廠商在做USB介面頻譜分析儀。其實有許多廠商有出產USB介面頻譜分析儀，如下圖2。篩選項目如下圖表，規格方面希望盡量跟Keysight N9322C接近！

圖2

下圖3則是real-time spectrum analyzer的比較表

圖3


       先看第一台，Signal Hound, USB-SA124B。這是我心中最想要的一台，算是掃描式示波器中性價比較高的一台了，首先頻段是所列中最高的，雖然價錢也是最高，但是也只高了7000元。
