首先，先新增schematic文件

可以看到有面的右下角有一個預設的文件圖框

接著回到專案樹狀圖

點選File中，New >> Library，及新增一文件庫

在Library中，可以看到新增的library1.olb，這是預設的名稱

在.\library1.olb上按右鍵，選Save As

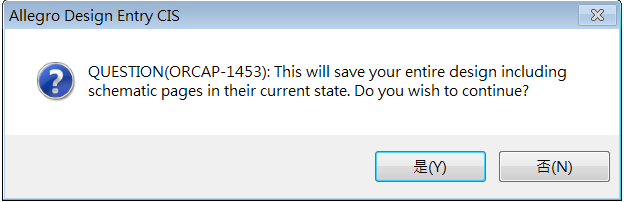

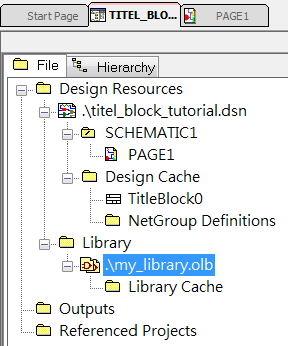

將名稱改存成my_library.olb

將預設的TitleBlock0複製到my_library.olb中，這樣一來就不用重新畫標題圖框了。

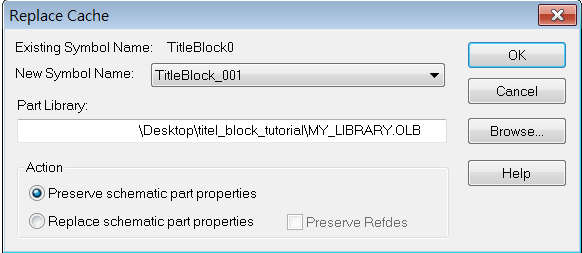

再改一下名稱，

回到線路圖頁面，點選Place中的Title Block，如下圖。

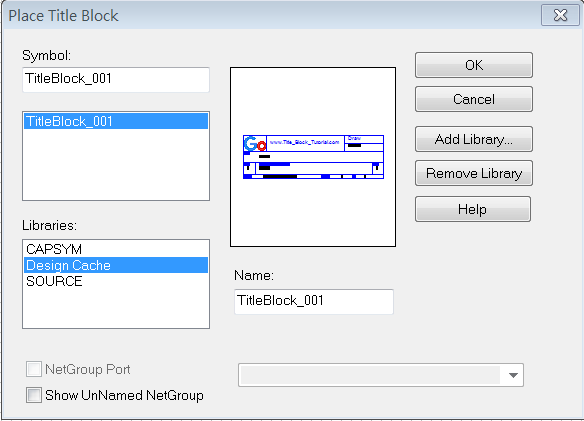

接下來，在Libraries中選擇design cache，就可以看到剛剛建立的TitleBlock_001。

接下來就可以看到一個空白的title block。

接著再新增一些文字吧，圖框中的藍字算是固定的文字，所以必須在Symbol中定義。回到專案樹狀頁面，在TitleBlock_001上按滑鼠右鍵，選擇Edit Symbol。

輸入想要顯示的文字，這裡新增www.Titel_Block_Totorial.com及Draw這兩個文字。

框中的黑字算是可自行輸入的文字，所以必須在Symbol中定義。回到專案樹狀頁面，在TitleBlock_001上按滑鼠左鍵兩下，

之後就會出現LIBRARY1的編輯頁。再選Options中的Part Properties。

出現頁面，

新增Draw的文字

按下OK，就可看到新增了Draw的文字，並按下Display。

記得選擇Value Only，這樣才會顯示在圖框中。

圖框文字大致如下。

接下來再新增一個圖案。回到線路圖頁面，點選Place中的Picture，如下圖。

選擇需要的圖片，就會出現在圖面中，並移動圖片至圖框中需要的位置。

移動圖片至圖框中需要的位置。
